TE-2200
지속적인 제품 개발을 통하여 항상 최고의 자리를
지킬 수 있도록 노력하겠습니다.
TE-2200
- 모델명
- TE-2200
- 상세정보
-
입력전원 : AC 단상220 V
출력전원 : AC 3상220 V
다기능 출력 기능
인버터 전용 마이크로 프로세서적용
FND 적용으로 제어값 설정및 동작상태 확인
위치설정 : 기계식,엔코더방식,엔코더+Limit방식

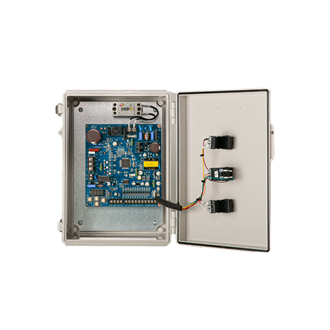

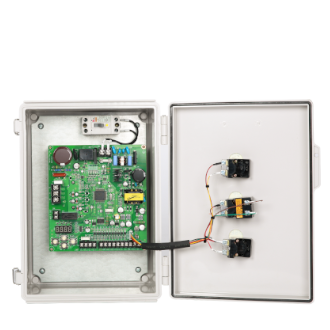

BOXCO 함 적용
입출력 : UP, DOWN, STOP, ONE, HALF, 24V, SS, LS, BK1, BK2, OUT1, OUT2
콘트롤 적용분야 : 오버헤드 도어 ※ 모델별 기능이 상이할 수 있습니다.
| 항목 | 사양 | |
|---|---|---|
| ~ 1마력 | ||
| 출력정격 | 적용모터 용량 | ~0.75KW |
| 정격출력 용량 | ~ 0.75KVA | |
| 정격 출력 전류 | 5A | |
| 정격 출력 전압 | AC 3상 220V | |
| 전원사양 | 전압/주파수 | 단상 AC 200~ 230V,50/60㎐ |
| 허용 전압 변동 | 입력전압기준 ± 10% 이내 | |
| 허용 주파수 변동 | 입력 주파수 기준 ± 5% 이내 | |
| 제어사양 | 제어방식 | VVVF 방식 |
| 캐리어 주파수 | 8㎑ | |
| 출력 주파수 범위 | 10.0 ~ 80㎐ | |
| 주파수 정도 | 최고 주파수의 ±0.5% 이내(25℃ ±10℃) | |
| 제동기능 | 회생제동(필요시) | |
| 동작 Mode | 자동/수동 | |
| 보호기능 | 순간과전류(O.C) | 정격전류의 약 130% 이상 에서 출력정지 |
| 과부하(O.L) | 정격전류의 70% 이상, 3초간 후 출력정지 | |
| 과전압(O.V) | DC Link 약 140% 이상 에서 출력정지 | |
| 부족전압(U.V) | DC Link 약 50% 이하 에서 출력정지 | |
| 과열(O.H) | 85 ~ 95[℃] 이상 에서 출력정지 | |
| 위치 Sensor | ENCODER Sensor 무입력 상태 1초 후 출력정지 / LIMIT Sensor 무입력 상태 30초 후 출력정지 | |
| 설정기능 | 최대 출력 주파수 | 30 ~ 80㎐, Default : 60㎐ |
| 가속시간 | 0.4 ~ 2sec, Default : 1.0sec | |
| 감속시간 | 0.2 ~ 2sec, Default : 0.6sec | |
| Stop Frequency | 10~30 Hz | |
| Rated Voltage | V/F 비율로서 50~100% | |
