TE-2000
지속적인 제품 개발을 통하여 항상 최고의 자리를
지킬 수 있도록 노력하겠습니다.

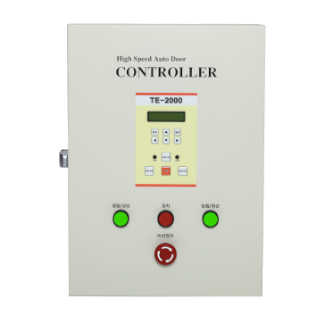

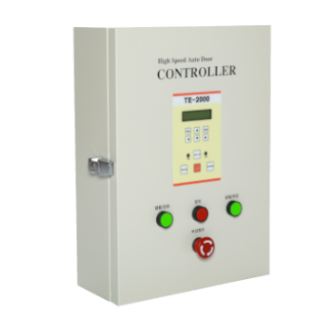

TE-2000
- 모델명
- TE-2000
- 상세정보
-
입력전원 : AC 단상220 V, AC 삼상220V
출력전원 : AC 삼상 220V
PLC 연동 제어 기능 (FAULT,하한정지,상한정지,UP,DOWN 동작상태출력)
에어커튼 제어 기능(A2,A1,A0)
인버터 전용 마이크로 프로세서적용
LCD 모듈적용으로 제어값 설정및 동작상태 확인
위치설정: 기계식,엔코더방식
외부함 도색: 화재대비, 녹방지 분체도장
옥외설치가능 : 방수고무 적용

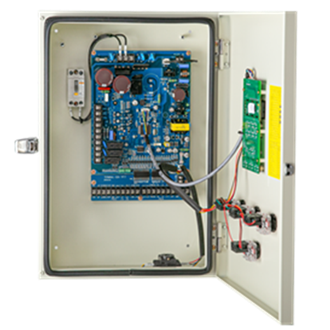

A/S 용이 : 입력터미널과 메인보드 분리용이함
입출력 : UP,DOWN,STOP,ONE,HALF,24V,SS,LS,IT-IN,IT-O,EMG,BK1,BK2,ARM1,ARM2
콘트롤 적용분야 : 고속자동문,기타 3상 AC모터 ※ 모델별 기능이 상이할 수 있습니다.
| 항목 | 사양 | |||
|---|---|---|---|---|
| ~ 2마력 | ~ 3마력 | ~ 5마력 | ||
| 출력정격 | 적용모터 용량 | ~1.5KW | ~2.2KW | ~3.75KW |
| 정격출력 용량 | ~ 1.5KVA | ~ 2.2KVA | ~ 5KVA | |
| 정격 출력 전류 | 7A | 12A | 16A | |
| 정격 출력 전압 | AC 3상 220V | |||
| 전원사양 | 전압/주파수 | 단상 / 3상 AC 200~ 230V,50/60㎐ | ||
| 허용 전압 변동 | 입력전압기준 ± 10% 이내 | |||
| 허용 주파수 변동 | 입력 주파수 기준 ± 5% 이내 | |||
| 제어사양 | 제어방식 | Inverter PWM 방식 | ||
| 캐리어 주파수 | 8㎑ | |||
| 출력 주파수 범위 | 10.0 ~ 80㎐ | |||
| 주파수 정도 | 최고 주파수의 ±0.5% 이내(25℃ ±10℃) | |||
| 제동기능 | 회생제동(필요시) | |||
| 동작 MODE | 자동/수동 | |||
| 보호기능 | 순간과전류(O.C) | 정격전류의 약 170% 이상 에서 출력정지 | ||
| 과부하(O.L) | 정격전류의 150% 이상, 15초간 후 출력정지 | |||
| 과전압(O.V) | DC Link 약 140% 이상 에서 출력정지 | |||
| 부족전압(U.V) | DC Link 약 50% 이하 에서 출력정지 | |||
| 과열(O.H) | 85 ~ 95[℃] 이상 에서 출력정지 | |||
| 위치 Sensor | ENCODER Sensor 무입력 상태 1초 후 출력정지 / LIMIT Sensor 무입력 상태 15초 후 출력정지 | |||
| 설정기능 | 최대 출력 주파수 | 30 ~ 80㎐, Default : 60㎐ | ||
| 가속시간 | 0.4 ~ 2sec, Default : 0.8sec | |||
| 감속시간 | 0.2 ~ 2sec, Default : 0.4sec | |||
| STOP FREQUENCY | 10~30 Hz | |||
| RATED VOLTAGE | V/F 비율로서 50~100% | |||
| INTERLOCK | ON/OFF 선택 | |||
| 상환정지시간 | 1~250sec, Default : 5sec | |||
